Zatahovače BAGELA  RW  pro sanaci a obnovu potrubí

Všechny navijáky Bagela jsou řešeny jako přívěs a dle typu jsou namontovány na jedno či dvouosém podvozku s tažnou ojí zakončenou okem nebo koulí. Splňují všechny požadavky pro provoz na pozemních komunikacích (SPZ). Hlavní komponentem navijáku je dvojitá svislá navijáková jednotka a buben pro uložení lana s automatickým navíjením, ovládané hydraulickou jednotkou s čerpadlem, které pohání benzinový či dieselový motor.   Tažná síla je generována pomocí svislé navijákové jednotky a ocelové lano je navíjeno na buben za nízkého napětí, které činí cca 5% skutečné tažné síly. Tažnou sílu a rychlost tahu lze předem nastavit.

Během práce je naviják zcela uzavřen, otevřen zůstává pouze operační panel, což snižuje jeho hlučnost na minimum.



Naviják lze ustavit a stabilizovat pomocí dvou na sobě nezávislých výsuvných zadních opěr a přední výškově nastavitelné nohy.



Pro zatahování pod úhlem 90 stupňů je nainstalována otočná kladka s upevněním pro připojení teleskopického vychylovacího ramene. U navijáků do 10 tun tažné síly může být instalován držák vychylovacího ramene na stroji .

Přednastavení tažné síly s automatickým systémem statického tahu ( v zastavení)



Ovládací panel se záznamovým zařízením PC 210 a automatickým systémem statického tahu.

Každý naviják pro renovaci potrubí od firmy Bagela je vybaven systémem statického tahu. Požadovaný tah lze předem nastavit pomocí hydraulického čerpadla (ovládání tlaku/průtoku), které udržuje navíjené lano v nepřetržitém napětí i v případě různých odporů při zatahování. Tah lana lze zvyšovat dokud nedojde k aktivaci přepouštěcích ventilů.

Zatahovací navijáky od firmy BAGELA BAUMASCHINEN GmbH &CO KG se vyznačují nejen spolehlivostí, ale také snadnou obsluhou a vysokým standartem bezpečnosti.

Firma DOKADO spol.s r.o. též disponuje kalibračním zařízením pro kalibraci tažných sil navijáků s následným vytištěním protokolu potřebného pro firmy se systémem řízení jakosti ISO.

Zatahovací navijáky Bagela jsou vhodné zejména pro tyto aplikace:

  • Burst lining
  • Pipe cleaning
  • Slip lining
  • Swage lining
  • U lining
  • Compact pipe
  • Omega pipe
  • Cemetace
  • Soft lining
  • Insituform
  • Tro-lining
  • a mnoho dalších aplikací
  •

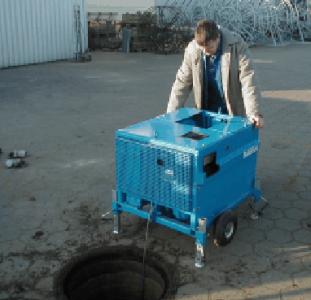

    Softliner-Winde RW 1500                              obj.č. 007.700.06

    4 kW Benzinmotor, variantně elektrický 440V/2,2kW
    200 m lana, ø 8 mm, ( max- 300m lana)
    max. tažná síla 15 kN,
    max. rychlost zatahování 5 m/min.
    Hmotnost 340,0 kg



    RW 2002                                                              obj.č.001.001.22

     Podvozek jednonápravový  s rovnou ojí, nájezdová brzda,
    12 kW BENZIN motor, 200 m lana Ø 10mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Max.tažná síla 20 kN,
    Max rychlost zatahování 40m/min,
    Hmotnost stroje 1050 kg



    RW 3002                                                               obj.č.001.002.30

    Podvozek jednonápravový  s rovnou ojí, nájezdová brzda,
    12 kW BENZIN motor, 200 m lana Ø 10mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Max.tažná síla 30 kN,
    Max rychlost zatahování 40m/min,
    Hmotnost stroje 1050 kg



    RW 3000                                                              obj.č.001.002.10

     Podvozek jednonápravový  s rovnou ojí,
    nájezdová brzda, 10 kW DIESEL motor, 200 m lana Ø  10mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Max.tažná síla 30 kN,
    Max rychlost zatahování 40m/min,
    Hmotnost stroje 1200 kg



    RW 4002                                                             obj.č.001.003.25

     Podvozek jednonápravový  s rovnou ojí, nájezdová brzda,
    13 kW BENZIN motor, 200 m lana Ø  11mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Max.tažná síla 40 kN,
    Max rychlost zatahování 40m/min,
    Hmotnost stroje 1100 kg



    RW 4000                                                             obj.č.001.003.09

    Podvozek jednonápravový  s rovnou ojí,
    nájezdová brzda, 10 kW DIESEL motor, 300 m lana Ø  11mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Max.tažná síla 40 kN,
    Max rychlost zatahování 40m/min,
    Hmotnost stroje 1250 kg



    RW 5000                                                              obj.č.001.004.11

     Podvozek jednonápravový  s výškově nastavitelnou ojí,
    nájezdová brzda, 10 kW DIESEL motor, 200 m lana Ø  12mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Max.tažná síla 50 kN,
    Max rychlost zatahování 30m/min,
    Hmotnost stroje 1350 kg



    RW 5000                                                              obj.č.001.004.28

    Podvozek jednonápravový  s výškově nastavitelnou ojí,
    nájezdová brzda, 20 kW DIESEL motor, 300 m lana Ø  12mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Max.tažná síla 50 kN,
    Max rychlost zatahování 30m/min,
    Hmotnost stroje 1450 kg



    RW 10                                                                   obj.č.002.003.01

      Podvozek dvounápravový  s výškově nastavitelnou ojí,
    nájezdová brzda, 20 kW DIESEL motor,300 m lana Ø  16mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Max.tažná síla 100 kN,
    Max rychlost zatahování 14m/min,
    Hmotnost stroje 2300 kg



    RW 10                                                                  obj.č.002.003.04

    Podvozek dvounápravový  s výškově nastavitelnou ojí,
    nájezdová brzda, 48 kW DIESEL motor,
    500 m lana Ø  16mm, Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Max.tažná síla 100 kN,
    Max rychlost zatahování 30m/min,
    Hmotnost stroje 2950 kg



    RW 10                                                                  obj.č.002.003.09

    Podvozek dvounápravový  s výškově nastavitelnou ojí,
    nájezdová brzda, 48 kW DIESEL motor, 500 m lana Ø  16mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Elektronická tiskárna ( tiskne protokol)
    Dálkové ovládání s ukazatelem rychlosti zatahování, Proporcionální regulace
    Systém statického zadržení tahu
    Max.tažná síla 100 kN,
    Max rychlost zatahování 30m/min,
    Hmotnost stroje 5000 kg



    RW 18                                                                  obj.č.002.301.20

     Podvozek dvounápravový  s výškově nastavitelnou ojí,
    vzduchová brzda, 34 kW DIESEL motor,300 m lana Ø  22mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Max.tažná síla 180 kN,
    Max rychlost zatahování 16m/min,
    Hmotnost stroje 5000 kg



    RW 20                                                                  obj.č.002.301.01

     Podvozek dvounápravový  s výškově nastavitelnou ojí,
    vzduchová brzda, 34 kW DIESEL motor,
    300 m lana Ø  22mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Max.tažná síla 200 kN,
    Max rychlost zatahování 14m/min,
    Hmotnost stroje 5000 kg



    RW 20B                                                                obj.č.002.301.30

    Podvozek dvounápravový  s výškově nastavitelnou ojí,
    vzduchová brzda, 46 kW DIESEL motor,500 m lana Ø  22mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Zátěžová brzda bubnu
    Max.tažná síla 200 kN,
    Max rychlost zatahování 16/min,
    Hmotnost stroje 6000 kg



    RW 40                                                                obj.č.002.603.02

    Podvozek dvounápravový  s výškově nastavitelnou ojí,
    Vzduchová brzda, 74 kW DIESEL motor,800 m lana Ø  32mm,
    Měřidlo hydr.tlaku s indikací tažné síly,
    Systém statického zadržení tahu
    Zátěžová brzda bubnu
    Max.tažná síla 400 kN,
    Max rychlost zatahování 25m/min,
    Hmotnost stroje 6000 kg



    RW40                                                                obj.č 002.603.02

    Podvozek pásový s vlastním pohonem.
    Max. síla zatahování 400 kN  (40.000 daN)

    Max. rychlost zatahování       25 m/min
    Délka lana:     1100m    Průměr tažného lana: 32 mm
    Motor: diesel, el. start, 74 kW ,Pohon zatahování: hydraulický
    Měření tažné sily : Elektronické záznamové zařízení PC 210
     s tiskárnou a zápisem dat na SD card
    Hydraulická funkce systém automatického zadržení hold-on (static pull systém)
    Hmotnost 20 000 kg



    Zvláštní výbava:

    Dle požadavků zákazníka lze změnit motor, podvozek, lak, délku lana.
    Standartní lakování červená RAL 3020.



    Zvláštní výbava:

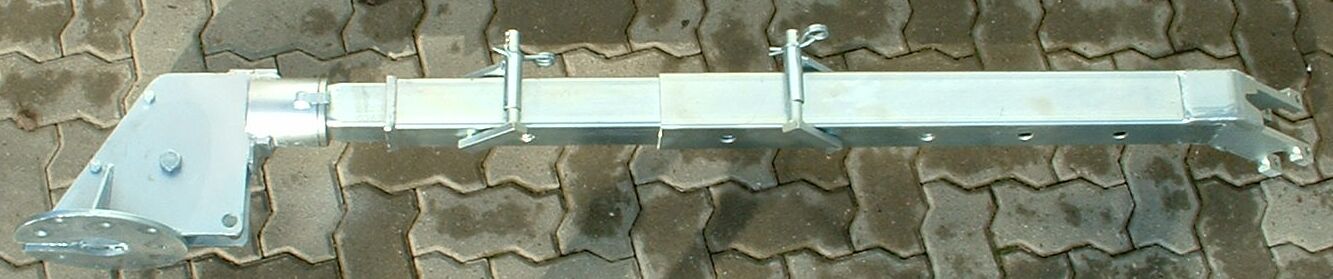

    Vychylovací rameno k přenosu tažné síly z horizontálního směru do vertikálního.

    Řeší problém malého prostoru kolem kanálu a také problém s ukotvením velkých strojů.Teleskopické rameno vede tah z vodorovného do svislého směru a naopak. Je zapřeno o stěnu kanálu nebo šachty nebo jiný vhodný podklad a na opačném konci je připojeno k zatahovacímu stroji pomocí svorníku kladky. Pro tah do 100 kN lze použít kloubové rameno, které umožňuje umístit stroj v jakémkoli úhlu ke kanálu.

    RW3000-5000  -Teleskopické vychylovací rameno 2,5m  - obj.č.004.014.01

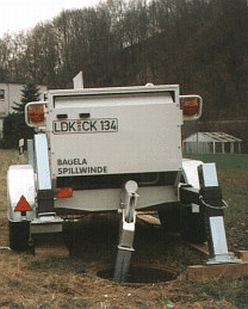

    RW10- Teleskopické vychylovací rameno s kladkou  5,0m           obj.č.004.001.02

    RW20 Teleskopické vychylovací rameno s kladkou  5,0m           obj.č.004.034.04



    Zvláštní výbava:

    Záznamové zařízení PC210 obj.č. 110.500.90

    Dotykový displej umožňuje nastavit hodnoty zatahovaní zejména max. tažnou sílu, délku lana a rychlost zatahování.

    Toto zařízení umí měřit, zaznamenávat a vyhodnocovat různá data. Je-li součástí zatahovacího stroje BAGELA,je automaticky naprogramován k indikaci těchto hodnot:

    1. rychlost zatahování, 2. tažná síla, 3. zatažená délka.

    Po ukončení úkonu je vytištěn celý záznam, a zároveň je uložen na paměťovou SD kartu.

    Odchylky v tažné síle jsou zaznamenávány graficky a vytištěny alfanumericky tak, aby vyhodnocení záznamu bylo co nejjednodušší. (Viz obr.vpravo) Zároveň vytištěný záznam slouží jako protokol pro investora o průběhu zatahování.



    Zvláštní výbava:

    Protizkrutné zařízení  zabrańuje kroucení a následné smyčkování lana

    Zvláštní výbava: pro RW 3000 - 5000

    Teleskopické vychylovací rameno 2,5m  obj.č.004.014.01
    Prodloužení vychylovacího ramena 1,2m obj.č.004.019.00
    Prodloužení vychylovacího ranena 2,4m obj.č.004.020.00
    Zajišťovací čep prodloužení   obj.č.004.011.00
    Nastavitelná opěra pro vychyl. rameno   obj.č.004.074.00
    Opěrná tlumící deska pro BERSTLINING  obj.č.004.204.00
    Náhradní kladka vychylovacího ramene obj.č.107.001.20
    Kabel dálkového ovl. 5m funkce STOP     obj.č.003.069.90
    Dálkové ovl. Navijení-STOP-Odvijení   obj.č.003.070.90
    Přídavný kabel D.Ovl  100m na cívce     obj.č.121.071.90
    Počítadlo motohodin  obj.č.122.068.90
    Protizkrutné zařízení 35kN Ø45mm  obj.č.009.566.00
    Protizkrutné zařízení 60kN Ø60mm   obj.č.009.568.20
    Zátěžová brzda pro RW/KW 2000-4000           obj.č.104.188.90



    Zvláštní výbava: pro RW10
    Teleskopické vychylovací rameno 5m obj.č.004.001.02
    Prodloužení vychylovacího ramena 2,6m obj.č.004.008.00
    Zajišťovací čep prodloužení   obj.č.004.010.00
    Nastavitelná opěra pro vychyl. rameno  obj.č.004.075.00
    Opěrná tlumící deska pro BERSTLINING obj.č.004.202.20
    Náhradní kladka vychylovacího ramene obj.č107.003.20
    Vychylovací rameno 850-1800 mm  obj.č.107.003.20
    Kabel dálkového ovl. 5m funkce STOP   obj.č.003.069.90
    Dálkové ovl. Navijení-STOP-Odvijení obj.č.003.070.90
    Přídavný kabel D.Ovl  100m na cívce  obj.č.121.071.90
    Počítadlo motohodin  obj.č.122.068.90
    Protizkrutné zařízení 110kN Ø60mm  obj.č.009.568.30


















    Zvláštní výbava: pro RW20
    Teleskopické vychylovací rameno 5m obj.č.004.034.04
    Prodloužení vychylovacího ramena 0,9m  obj.č.004.039.00
    Prodloužení vychylovacího ramena 1,7m obj.č.004.040.00
    Prodloužení vychylovacího ramena 3,0m obj.č.004.041.00
    Zajišťovací čep prodloužení   obj.č.004.048.00
    Nastavitelná opěra pro vychyl. rameno obj.č.004.065.00
    Opěrná tlumící deska pro BERSTLINING    obj.č.004.203.20
    Náhradní kladka vychylovacího ramene obj.č107.006.20
    Kabel dálkového ovl. 5m funkce STOP obj.č.003.069.90
    Dálkové ovl. Navijení-STOP-Odvijení obj.č.003.070.90
    Přídavný kabel D.Ovl  100m na cívce  obj.č.121.071.90
    Počítadlo motohodin     obj.č.122.068.90
    Protizkrutné zařízení 180kN Ø60mm obj.č.009.568.40
    Zátěžová brzda pro RW 20B   obj.č.104.188.90
    Příplatek za brzdový systém ABS  od 5 tun hmotnosti stroje povinně v EU  obj.č.104.188.90
    Příslušenství pro sanaci potrubí:
    Trubkový váleček s podstavcem
    pro trubky do Ø 300 mm
    nosnost 300 kg, hmotnost 4 kg
    obj.číslo 009.100.00
    Trubkový váleček

    Max.Ø trubky 500 mm nosnost 500 kg obj.č.009.409.20

    Max.Ø trubky 750 mm nosnost 1000 kg obj.č.009.409.30

    Zvedací plošina na trubky pro rameno bagru

    Max.Ø trubky 300 mm,
    Hmotnost 15 kg
    obj.číslo 004.101.00

    Nastavitelná kladka pro sváření trubek

    Max.Ø trubky 400 mm
    Nosnost 500 kg
    Hmotnost 9 kg
    obj.č.009.911.00

    Zatahovací hlava pro PEHD potrubí bez těsnění
    venkovní Ø trubky Rozsah uchycení        obj.číslo
    32 mm 24-28mm 009.563.04
    40 mm 32-36 mm 009.563.06
    50 mm 39-47 mm 009.563.08
    63 mm 49-60 mm 009.563.12
    75 mm 59-70 mm 009.563.14
    90 mm 71-85 mm 009.563.16
    110 mm 87-103 mm 009.533.18
    125 mm 99-116 mm 009.563.20
    140 mm 111-130 mm 009.563.22
    160 mm 127-148 mm 009.563.24
    180 mm 144-166 mm 009.563.26
    200 mm 158-184 mm 009.563.28
    225 mm 178-206 mm 009.563.30
    250 mm 198-230 mm 009.563.36
    280 mm 009.563.38
    315 mm 009.563.40
    355 mm 009.563.42
    400 mm 009.563.44
    450 mm 009.563.46
    500 mm 009.563.48
    Zatahovací hlava pro PEHD potrubí s těsněním
    venkovní Ø trubky Rozsah uchycení        obj.číslo
    32 mm 24-28mm 009.563.60
    40 mm 32-36 mm 009.563.61
    50 mm 39-47 mm 009.563.62
    63 mm 49-60 mm 009.563.63
    75 mm 59-70 mm 009.563.64
    90 mm 71-85 mm 009.563.65
    110 mm 87-103 mm 009.533.66
    125 mm 99-116 mm 009.563.67
    140 mm 111-130 mm 009.563.68
    160 mm 127-148 mm 009.563.69
    180 mm 144-166 mm 009.563.70
    200 mm 158-184 mm 009.563.71
    225 mm 178-206 mm 009.563.72
    250 mm 198-230 mm 009.563.73
    315 mm 009.563.77



    Teleskopické vychylovací ramena

    Řeší problém malého prostoru kolem kanálu a také problém s ukotvením velkých strojů.Teleskopické rameno vede tah z vodorovného do svislého směru a naopak. Je zapřeno o stěnu kanálu nebo šachty nebo jiný vhodný podklad a na opačném konci je připojeno k zatahovacímu stroji pomocí svorníku kladky. Pro tah do 100 kN lze použít kloubové rameno, které umožňuje umístit stroj v jakémkoli úhlu ke kanálu.

    Pro typ navijáku Max. délka ramene obj.číslo
    RW 1500 2400 mm 004.121.00
    RW3000-5000 2500 mm 004.014.01
    RW10 5000 mm 004.001.02
    RW20 5000 mm 004.034.04
    RW40 5000 mm 004.166.00

    Teleskopické vychylovací ramena s jednou nastavitelnou podpěrou na kloubu
    Pro typ navijáku Max.délka ramene obj.číslo
    RW3000-5000 2500 mm 004.014.03
    RW10 5000 mm 004.001.03
    RW20 5000 mm 004.034.03





    Teleskopické vychylovací ramena s dvěmi nastavitelnými podpěry na kloubu
    Pro typ navijáku Max. délka ramene obj.číslo
    RW10 5000 mm 004.001.03



    Rozpěrná šachtová kladka  nastavitelná v rozsahu 920 - 1200 mm

    Max.průměr lana 16 mm
    Max. tažná síla 100kN
    Hmotnost 55 kg
    obj.č.004.219.00



    Napínací šachtová kladka
    Mezi vývodem trubky a vychylovací kladkou nebývá téměř žádné místo při zatahování čistících zařízení nebo kamer. Při využítí napínací šachtové kladky lze využít celý prostor kříženého úseku šachty. Vychylovací kladka je usazena proti stěně šachty a upevněna dvěma  závitovými tyčemi.Díky šikmému umístění je kladka jištěna proti stěně šachty se zvyšující se silou.Drážka a velikost kladky umožňuje také využití pro kamerový kabel.Lano nebo kabel jsou na kladce přidržovány zajišťovací závlačkou.
    Max. zatížení 20 kN         29,2 kg   obj.č. 004.224.00
    Max.zatížení 50 kN          52,0 kg   obj.č. 004.224.50



    Váleček pro ochranu lana při zatahování.   Při čištění potrubí nelze naviják vždy umístit v přímé linii s výkopem, takže lano se může třít a tím poškodit o stěnu trubky. Ochranný váleček takovémuto tření zabrání a zajistí že čistící zařízení je taženo bez překážek.
    Pro trubky Hmotnost obj.číslo
    100 - 350 mm 18 kg 004.223.10
    200 - 500 mm 20 kg 004.223.15



    Pěnový míček pro finální čištění
    Míček Ø Hmotnost obj.číslo
    60 mm 0,10 009.834.05
    110 mm 0,20 009.834.10
    120 mm 0,25 009.834.20
    135 mm 0,35 009.834.25
    150 mm 0,50 009.834.30
    Čistící kartáč pro finální čištění s plastovými štětinami
    DN potrubí (mm) hmotnost obj.číslo
    80 0,4 kg 009.850.00
    100 0,5 kg 009.851.00
    150 1,5 kg 009.852.00
    200 2,7 kg 009.853.00
    250 5,0 kg 009.854.00
    300 7,1 kg 009.855.00
    350 9,5 kg 009.856.00
    400 11 kg 009.857.00
    450 13 kg 009.858.00
    500 15,5 kg 009.859.00
    Potrubní ježek pro čištění plynových potrubí
    DN potrubí (mm) hmotnost obj.číslo
    100 5,0 kg 009.860.00
    125 6,0 kg 009.861.00
    150 8,0 kg 009.862.00
    200 12,0 kg 009.863.00
    250 19,0 kg 009.864.00
    300 25,0 kg 009.865.00
    Plunger - gumová stěrka pro konečné dočištění-pevné provedení
    DN potrubí (mm) hmotnost obj.číslo
    100 2,5 kg 009.870.00
    125 3,5 kg 009.871.00
    150 4,0 kg 009.872.00
    200 7,0 kg 009.873.00
    250 12,0 kg 009.874.00
    300 22,0 kg 009.875.00
    350 25,0 kg 009.876.00
    400 33,0 kg 009.877.00
    500 68,0 kg 009.878.00
    600 94,0 kg 009.879.00
    Plunger - gumová stěrka pro konečné dočištění- provedení na kloubu
    DN potrubí (mm) hmotnost obj.číslo
    100 2,5 kg 009.890.00
    125 3,5 kg 009.891.00
    150 5,5 kg 009.892.00
    200 6,2 kg 009.893.00
    250 13,0 kg 009.894.00
    300 23,5 kg 009.895.00
    350 26,5 kg 009.896.00
    400 35,0 kg 009.897.00
    500 70,0 kg 009.898.00
    600 96,5 kg 009.899.00



    Scraper - ocelová škrabka pro odstranění tvrdých inkrustací
    DN potrubí (mm) hmotnost obj.číslo
    100 2,5 kg 009.800.00
    125 4,2 kg 009.801.00
    150 5,1 kg 009.802.00
    200 6,5 kg 009.803.00
    250 11,0 kg 009.804.00
    300 16,0 kg 009.805.00
    350 21,2 kg 009.806.00
    400 26,0 kg 009.807.00
    500 31,5 kg 009.808.00
    600 54,0 kg 009.809.00
    700 120,0 kg 009.810.00
    800 120,0 kg 009.811.00
    900 120,0 kg 009.812.00
    1000 120,0 kg 009.813.00



    Protahovací laminátové pero v odvijecí kleci
    slouží k zatažení lana navijáku sanovaným úsekem.
    délka / průměr objednací číslo
    60 m / 9 mm 009.446.00
    80 m / 9 mm 009.447.00
    100 m / 9 mm 009.448.00
    120 m / 9 mm 009.449.00
    120 m / 11 mm 009.450.00
    150 m / 11 mm 009.451.00
    200 m / 11 mm 009.452.00
    250 m / 11 mm 009.453.00
    300 m / 11 mm 009.454.00
    300  m/ 15 mm 009.454.50
    400 m / 15 mm 009.454.60
