ZATAHOVÁNÍ KABELU

ZATAHOVÁNÍ KABELU

POMOCNÉ NAVIJÁKY typ 30/11 - typ 50/03

Typ 30/11 je navržen hlavně pro údržbu telekomunikační sítě. Na přední část lana Ø 4 mm lze připojit píst, který se stlačeným vzduchem zafukuje do chráničky až do délky 1000 m. Píst lze použít i pro kalibraci, křížových sekcí chráničky. Při odpojení cívky od pohonu lze volně odvíjet lano. Ačkoliv lze cívku kdykoliv zabrzdit pomocí V-pásu, tento šikovný naviják lze použít i pro zatahování těžkých ocelových lan velkých navijáků,nebo kabelů o malém průměru. Napětí V-pásu lze regulovat podle požadavku ruční pákou nebo nožním pedálem. Lano je úhledně navinuto na cívku ručně ovládaným navíjecím mechanizmem.Tento naviják již prokázal snodnou ovladatelnost zvláště pro dlouhé zatahování.

Typ 50/03 se používá hlavně při obnovách potrubí kde jsou vyžadovány vysoké tažné síly a krátká lana. Je vybaven lanem Ø 6 mm a délce 300m.

Oba navijáky lze vybavit počítadlem metrů. Všechny ocelové části jsou zinkovány.

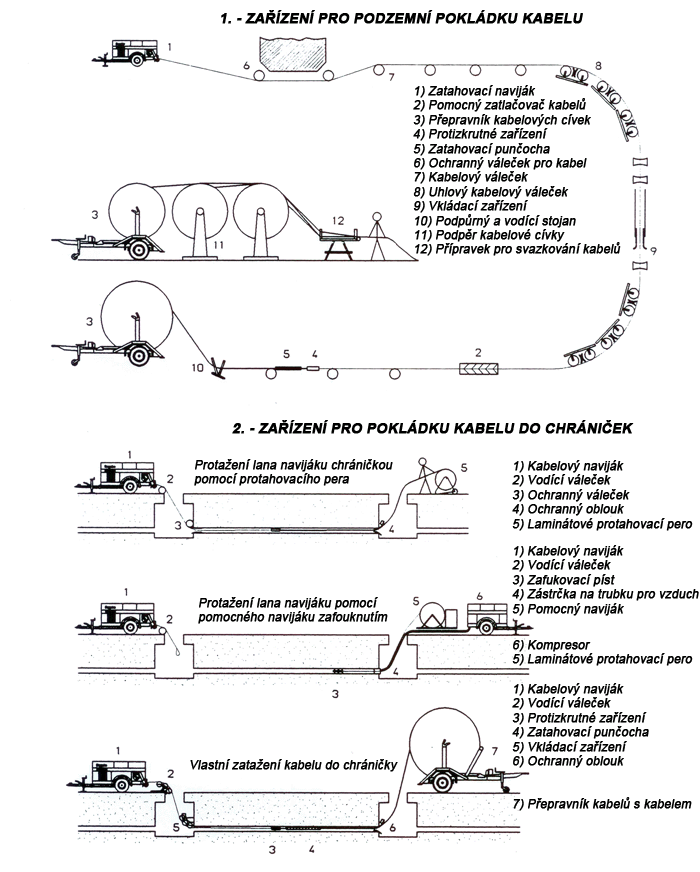

PŘÍSLUŠENSTVÍ PRO POKLÁDKU KABELU .
Příslušenství pro pokládku kabelů 2008 ( katalog PDF 2.8 Mb)
Pomocný naviják typ 30/11 obj.č. 007.950.00 4 kW Benzinmotor, s ručním startem 1100 m lana, ø 4 mm, max. tažná síla 3 kN, max. rychlost zatahování 18-72 m/min. Hmotnost 190,0 kg

Pomocný naviják typ 50/11 obj.č. 007.960.00

4 kW Benzinmotor, s ručním startem
300 m lana, ø 6 mm,
max. tažná síla 5 kN,
max. rychlost zatahování 10-40 m/min.
Hmotnost 158,0 kg

Naviják typ KTW 500 obj.č. 013.500.00

V základním rámu, 4 kW Benzinmotor, s ručním startem
100 m lana, ø 6 mm,
max. tažná síla 5 kN,
max. rychlost zatahování 20 m/min.
Hmotnost 250,0 kg

Naviják typ KTW 1005 obj.č. 013.500.12

4 kW Benzinmotor, s ručním startem
100 m lana, ø 8 mm,
max. tažná síla 10 kN,
max. rychlost zatahování 10 m/min., automatické rovnání lana
Hmotnost 290,0 kg
Příplatková výbava:
Hydraulický ukazatel tažné síly bez omezovače obj.č.013.550.90 Regulační ventil tažné síly obj.č.104.217.00

Naviják typ KTW 1000 obj.č. 007.700.03
na podvozku

4 kW Benzinmotor, s ručním startem
200 m lana, ø 6 mm,
max. tažná síla 10 kN,
max. rychlost zatahování 10 m/min., automatické rovnání lana
Hmotnost 290,0 kg

Naviják typ KTW 1000 obj.č. 007.700.00
na podvozku s elektrohydraulickým pohonem

2,2 kW/400V Elektromotor
200 m lana, ø 6 mm,
max. tažná síla 10 kN,
max. rychlost zatahování 8 m/min.
Hmotnost 290,0 kg

Kabelové zatahovací stroje BAGELA KW

Všechny navijáky Bagela jsou řešeny jako přívěs a dle typu jsou namontovány na jedno či dvouosém podvozku s tažnou ojí zakončenou okem nebo koulí. Splňují všechny požadavky pro provoz na pozemních komunikacích (SPZ). Hlavní komponentem navijáku je dvojitá svislá navijáková jednotka a buben pro uložení lana s automatickým navíjením, ovládané hydraulickou jednotkou s čerpadlem, které pohání benzinový či dieselový motor. Tažná síla je generována pomocí svislé navijákové jednotky a ocelové lano je navíjeno na buben za nízkého napětí, které činí cca 5% skutečné tažné síly. Tažnou sílu a rychlost tahu lze předem nastavit.

Během práce je naviják zcela uzavřen, otevřen zůstává pouze operační panel, což snižuje jeho hlučnost na minimum.

Naviják lze ustavit a stabilizovat pomocí dvou na sobě nezávislých výsuvných zadních opěr a přední výškově nastavitelné nohy.

Všechny modely kabelových zatahovacích navijáků typu KW jsou vybaveny záznamovým zařízením PC210 pro tisk protokolu o průběhu zatahování pro investora, včetně zápisu dat na SD kartu.

Zatahovací navijáky od firmy BAGELA BAUMASCHINEN GmbH &CO KG se vyznačují nejen spolehlivostí, ale také snadnou obsluhou a vysokým standartem bezpečnosti.

Firma DOKADO spol.s r.o. též disponuje kalibračním zařízením pro kalibraci tažných sil navijáků s následným vytištěním protokolu potřebného pro firmy se systémem řízení jakosti ISO.

Naviják typ KW 1002 obj.č. 001.711.21

Podvozek jednonápravový s rovnou ojí, nájezdová brzda
10 kW Benzinový motor, Hydraulická převodovka
500 m lana, ø 6 mm,
Záznamové zařízení PC210
max. tažná síla 10 kN,
max. rychlost zatahování 70 m/min.
Hmotnost 1050,0 kg

Naviják typ KW 2002 obj.č. 001.712.37

Podvozek jednonápravový s rovnou ojí, nájezdová brzda
12 kW Benzinový motor, Hydraulická převodovka
500 m lana, ø 8 mm,
Záznamové zařízení PC210
max. tažná síla 20 kN,
max. rychlost zatahování 70 m/min.
Hmotnost 1150,0 kg

Naviják typ KW 2000 obj.č. 001.712.13

Podvozek jednonápravový s rovnou ojí, nájezdová brzda
15 kW Diesel motor, Hydraulická převodovka
500 m lana, ø 8 mm,
Záznamové zařízení PC210
max. tažná síla 20 kN,
max. rychlost zatahování 70 m/min.
Hmotnost 1250,0 kg

Naviják typ KW 3002 obj.č. 001.713.46

Podvozek jednonápravový s rovnou ojí, nájezdová brzda
12 kW Benzinový motor, Hydraulická převodovka
500 m lana, ø 10 mm,
Záznamové zařízení PC210
max. tažná síla 30 kN,
max. rychlost zatahování 50 m/min.
Hmotnost 1200,0 kg

KW 3002 s výškově stavitelnou ojí 1200kg KW3002 s rovnou ojí, 1000m lana 1400 kg KW3002 s výškově stavitelnou ojí, 1000m lana 1450 kg

Naviják typ Pulljack W2500 obj.č. 001.701.20

Podvozek jednonápravový s rovnou ojí, nájezdová brzda
12 kW Benzinový motor, Hydraulická převodovka
500 m lana, ø 10 mm,
max. tažná síla 25 kN,
max. rychlost zatahování 40 m/min.
Hmotnost 1100,0 kg

Naviják typ Pulljack W3000 obj.č. 001.701.21

Podvozek jednonápravový s rovnou ojí, nebržděný
12 kW Benzinový motor, Hydraulická převodovka
500 m lana, ø 10 mm,
max. tažná síla 30 kN,
max. rychlost zatahování 40 m/min.
Hmotnost 1100,0 kg

Naviják typ KW 3000 obj.č. 001.713.06

Podvozek jednonápravový s rovnou ojí, nájezdová brzda
15 kW Diesel motor, Hydraulická převodovka
500 m lana, ø 10 mm,
Záznamové zařízení PC210
max. tažná síla 30 kN,
max. rychlost zatahování 50 m/min.
Hmotnost 1350,0 kg

KW 3000 s výškově stavitelnou ojí 1350kg KW3000 s rovnou ojí, 1000m lana 1500 kg KW3000 s výškově stavitelnou ojí, 1000m lana 1550 kg

Naviják typ KW 3000 obj.č. 001.713.13

Podvozek jednonápravový s výškově nastavitelnou ojí, nájezdová brzda
20 kW Diesel motor, Hydraulická převodovka
500 m lana, ø 10 mm,
Záznamové zařízení PC210
max. tažná síla 30 kN,
max. rychlost zatahování 50 m/min.
Hmotnost 1400,0 kg

Naviják typ KW 4002 obj.č. 001.713.60

Podvozek jednonápravový s rovnou ojí, nájezdová brzda 13,2 kW Benzínový motor, Hydraulická převodovka
500 m lana, ø 11 mm,
Záznamové zařízení PC210
max. tažná síla 40 kN,
max. rychlost zatahování 50 m/min.
Hmotnost 1350,0 kg

Naviják typ KW 4000 obj.č. 001.713.26

Podvozek jednonápravový s výškově nastavitelnou ojí, nájezdová brzda
15 kW Diesel motor, Hydraulická převodovka
500 m lana, ø 11 mm,
Záznamové zařízení PC210
max. tažná síla 40 kN,
max. rychlost zatahování 50 m/min.
Hmotnost 1400,0 kg

Naviják typ KW 4000 obj.č. 001.713.31

Podvozek dvounápravový s výškově nastavitelnou ojí, nájezdová brzda
20 kW Diesel motor, Hydraulická převodovka
500 m lana, ø 11 mm,
Záznamové zařízení PC210
max. tažná síla 40 kN,
max. rychlost zatahování 50 m/min.
Hmotnost 1500,0 kg

Naviják typ KW 5000 obj.č. 001.714.02

Podvozek dvounápravový s výškově nastavitelnou ojí, nájezdová brzda
20 kW Diesel motor, Hydraulická převodovka
500 m lana, ø 12 mm,
Záznamové zařízení PC210
max. tažná síla 50 kN,
max. rychlost zatahování 40 m/min.
Hmotnost 1650,0 kg

Naviják typ KW 5010 obj.č. 002.001.04

Podvozek dvounápravový s výškově nastavitelnou ojí, nájezdová brzda
20 kW Diesel motor, Hydraulická převodovka
1000 m lana, ø 12 mm,
Záznamové zařízení PC210
max. tažná síla 50 kN,
max. rychlost zatahování 40 m/min.
Hmotnost 1650,0 kg

Naviják typ KW 6010 obj.č. 002.002.17

Podvozek dvounápravový s výškově nastavitelnou ojí, nájezdová brzda
23 kW Diesel motor, Hydraulická převodovka
500 m lana, ø 13 mm,
Záznamové zařízení PC210
max. tažná síla 60 kN,
max. rychlost zatahování 40 m/min.
Hmotnost 2350,0 kg

Naviják typ KW 8010 obj.č. 002.004.03

Podvozek dvounápravový s výškově nastavitelnou ojí, nájezdová brzda
23 kW Diesel motor, Hydraulická převodovka
500 m lana, ø 16 mm,
Záznamové zařízení PC210
max. tažná síla 80 kN,
max. rychlost zatahování 35 m/min.
Hmotnost 2500,0 kg

Naviják typ KW 10 obj.č. 002.003.53

Podvozek dvounápravový s výškově nastavitelnou ojí, nájezdová brzda
23 kW Diesel motor, Hydraulická převodovka
500 m lana, ø 16 mm,
Záznamové zařízení PC210
max. tažná síla 100 kN,
max. rychlost zatahování 30 m/min.
Hmotnost 2500,0 kg

Univerzální navijáky typ RKW pro zatahování kabelů i potrubí se systémem statického tahu.

Naviják typ RKW 3 obj.č. 001.268.06

Podvozek jednonápravový s výškově nastavitelnou ojí, nájezdová brzda
10 kW Diesel motor, Hydraulická převodovka
500 m lana, ø 10 mm,
Záznamové zařízení PC210
max. tažná síla 30 kN,
Systém statického tahu
max. rychlost zatahování 40 m/min.
Hmotnost 1300,0 kg

Naviják typ RKW 3 obj.č. 001.268.10

Podvozek jednonápravový s výškově nastavitelnou ojí, nájezdová brzda
20 kW Diesel motor, Hydraulická převodovka
500 m lana, ø 10 mm,
Záznamové zařízení PC210
max. tažná síla 30 kN,
Systém statického tahu
max. rychlost zatahování 40 m/min.
Hmotnost 1400,0 kg

Naviják typ RKW 4 obj.č. 001.268.25 Podvozek dvounápravový s výškově nastavitelnou ojí, nájezdová brzda 20 kW Diesel motor, Hydraulická převodovka 500 m lana, ø 11 mm, Záznamové zařízení PC210 max. tažná síla 40 kN, Systém statického tahu max. rychlost zatahování 40 m/min. Hmotnost 1500,0 kg

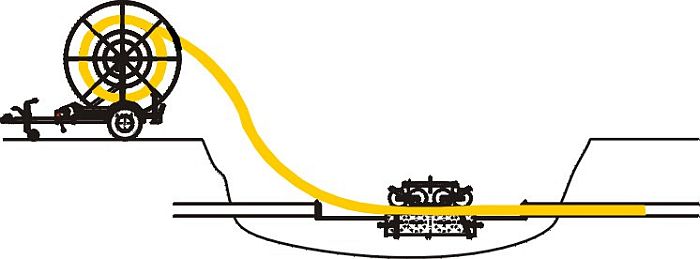

POMOCNÉ ZATLAČOVAČE KABELU Ideální zařízení pro výpomoc při zatahování kabelů navijáky v městské zástavbě, kde se nachází mnoho zatáček a křižovatek. Každé využití BKS 800 ušetří práci čas a náklady potřebné na přerušování a opětovné spojování kabelů, přesun kabelových cívek, výkopy, zajištění, výstuhu a opětovné rušení montážních šachet. BKS je nutno umístit do výkopu před zatáčku nebo křižovatku. Navijáky firmy Bagela typu RKW jsou ideálním spojení s BKS800, neboť rychlost navíjení je automaticky přizpůsobena rychlosti tlačení vyvíjené zatlačovačem. Kabel je vložen na dvě spodní vulkolánové kladky a upevněn pomocí dvou vrchních přítlačných kol, vybavených gumovými obručemi. Takto je možno přesně nastavit tlak a dokonce i kabely o menších průměrech nejsou při zatlačování deformovány. Stroj lze použít pro kabely o průměrech 30 – 180 mm. Vzhledem k nekonečně variabilní rychlosti je s kabelem zacházeno s maximální šetrností. Zatlačovací stroj může pracovat ve dvou směrech. Nízká pracovní výška stroje zajišťuje minimální ohnutí kabelu při jeho průchodu zatlačovačem.

Pomocný zatlačovač kabelů typ BKS 400 H Maximální tlačící síla 4 kN Maximální rychlost zatlačování 20m/min Pro kabely Ø 11 - 70 mm Pohon hydraulikou obj.č.012.200.00

Pomocný zatlačovač kabelů typ BKS 800 E Maximální tlačící síla 8 kN Maximální rychlost zatlačování 10m/min Pro kabely Ø 30 - 180 mm Pohon elektromotorem 1,5kW/400V obj.č.012.002.00

Pomocný zatlačovač kabelů typ BKS 800 H Maximální tlačící síla 8 kN Maximální rychlost zatlačování 0-10 m/min Pro kabely Ø 30 - 180 mm Pohon hydraulikou obj.č.012.002.10

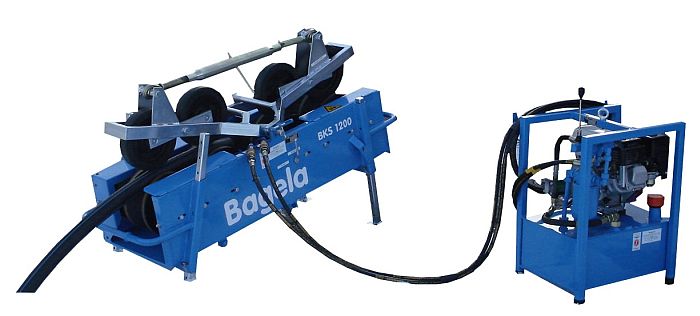

Pomocný zatlačovač kabelů typ BKS 1200 H Maximální tlačící síla 12 kN Maximální rychlost zatlačování 0-10 m/min Pro kabely Ø 50 - 150 mm Pohon hydraulikou obj.č.012.150.00

Hydraulický agregát BHA 200/100 Pohon benzínovým motorem obj.č. 010.102.02

Hydraulický agregát BHA 120/12 Pohon elektromotorem vhodný do uzavřených prostor obj.č. 010.106.00

Plynulé řízení zatlačovací síly pro BKS H s hadicemi 5m obj.č. 003.558.00

BKS pomocné zatlačovače lze využít i k posílení nebo brždění při odvijení kabelů nebo trubek z cívky.
